Diagram sekwencji pokazuje, jak przebiega interakcja między uczestnikami systemu w czasie: kto wysyła komunikat, kto odpowiada i gdzie pojawia się warunek albo alternatywna ścieżka. Poniżej rozpisuję to na prostym przykładzie aplikacji webowej, żeby od razu było widać sens notacji UML, a nie tylko same strzałki. Dzięki temu łatwiej zrozumiesz zarówno odczyt diagramu, jak i jego samodzielne narysowanie.
Najważniejsze rzeczy, które warto zapamiętać
- Diagram sekwencji opisuje kolejność komunikatów, a nie strukturę klas.
- Oś pozioma pokazuje uczestników, a pionowa - upływ czasu.
- Najczytelniej działa dla jednego scenariusza, na przykład logowania, zakupu albo resetu hasła.
- Ważne elementy to linia życia, komunikat, aktywacja i fragmenty typu alt, opt oraz loop.
- Dobry diagram jest krótki, spójny i pokazuje decyzje bez nadmiaru detali implementacyjnych.
- Jeśli na diagramie robi się tłoczno, zwykle lepiej rozbić go na dwa osobne scenariusze.

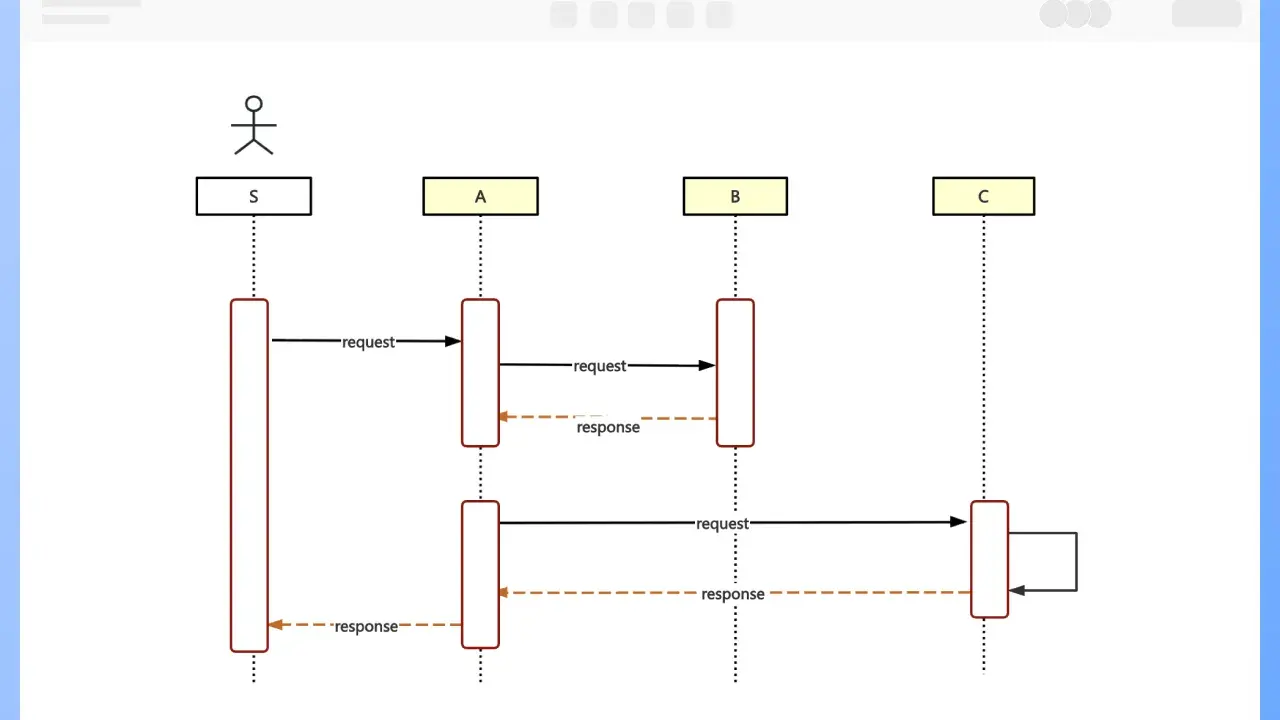

Jak czytać diagram sekwencji na prostym przykładzie
Gdy patrzę na diagram sekwencji po raz pierwszy, zaczynam od dwóch pytań: kto inicjuje akcję i co dzieje się potem. Z lewej do prawej widzisz uczestników, a z góry na dół - kolejne kroki w czasie. To oznacza, że każda strzałka ma znaczenie nie tylko jako komunikat, ale też jako kolejność zdarzeń.
W praktyce taki diagram jest bardzo wygodny przy opisach funkcji webowych. Użytkownik wysyła żądanie, frontend przekazuje je do serwisu, serwis odpyta bazę danych, a potem wraca odpowiedź. Jeśli rozumiesz ten układ, łatwo zauważysz, gdzie przebiega granica odpowiedzialności między warstwami systemu.
Najważniejsze jest to, że diagram sekwencji nie opowiada o tym, jak klasy są zbudowane, tylko o tym, jak współpracują w konkretnym scenariuszu. To różnica, która często umyka początkującym. Dla mnie to właśnie ta perspektywa sprawia, że UML bywa użyteczny w architekturze: zamiast teoretyzować, pokazuje realny przepływ decyzji i danych. Żeby dobrze to odczytać, warto znać podstawowe symbole.
Z czego składa się diagram sekwencji i co oznaczają symbole
W dobrze narysowanym diagramie nie ma przypadkowych elementów. Każdy symbol powinien odpowiadać na konkretne pytanie: kto bierze udział w interakcji, kiedy działa i co dokładnie przekazuje. Poniżej zebrałem elementy, z którymi spotykam się najczęściej.
| Element | Co oznacza | Jak czytam go w praktyce |
|---|---|---|
| Aktor | Użytkownik albo zewnętrzny system inicjujący interakcję | To zwykle pierwszy punkt startu scenariusza |
| Linia życia | Pionowa oś uczestnika, pokazująca jego udział w czasie | Pomaga śledzić, czy dany obiekt jeszcze „żyje” w scenariuszu |
| Prostokąt aktywacji | Moment, w którym uczestnik faktycznie wykonuje pracę | Widzę, kiedy obiekt przetwarza komunikat, a kiedy czeka |
| Komunikat | Wywołanie, żądanie albo przekazanie informacji | Pokazuje, kto komu coś wysyła i w jakiej kolejności |
| Komunikat zwrotny | Odpowiedź na wcześniejsze wywołanie | Przydaje się, gdy odpowiedź jest ważna dla zrozumienia przepływu |
| Fragment alternatywny | Gałąź typu alt, opt albo loop | Pokazuje warunki, opcjonalność albo powtarzalność |
| Samowywołanie | Obiekt wywołuje sam siebie lub własną metodę pomocniczą | Wskazuje na wewnętrzne przetwarzanie bez udziału innych uczestników |
Nie trzeba używać wszystkich tych elementów naraz. Właśnie odwrotnie: im prostszy scenariusz, tym lepiej widać sens notacji. Kiedy diagram staje się zbiorem ozdobników, traci wartość komunikacyjną. Dlatego w kolejnym kroku pokazuję jeden konkretny przypadek, który dobrze tłumaczy całą logikę.
Przykład logowania do aplikacji webowej
Najbardziej praktyczny jest scenariusz, który każdy zespół webowy zna z życia: logowanie użytkownika. To dobry materiał na przykład, bo zawiera zarówno prostą ścieżkę sukcesu, jak i wariant błędu. W jednym diagramie można więc pokazać nie tylko ruch danych, ale też decyzję warunkową.
@startuml
actor Uzytkownik
boundary Frontend
control AuthService
database BazaDanych
Uzytkownik -> Frontend: wpisuje login i haslo
Frontend -> AuthService: login(login, haslo)
AuthService -> BazaDanych: pobierzUzytkownika(login)
BazaDanych --> AuthService: dane konta
AuthService -> AuthService: sprawdzHaslo()
alt dane poprawne
AuthService --> Frontend: token sesji
Frontend --> Uzytkownik: panel uzytkownika
else dane bledne
AuthService --> Frontend: blad logowania
Frontend --> Uzytkownik: komunikat o bledzie
end
@endumlTen zapis pokazuje kilka rzeczy naraz. Użytkownik jest aktorem, Frontend, AuthService i BazaDanych to kolejne linie życia, a strzałki opisują przepływ wiadomości. Na końcu fragment alt rozdziela dwa warianty: poprawne dane lub błąd logowania. Dzięki temu nie musisz tworzyć osobnego diagramu dla każdej możliwej odpowiedzi systemu.
Właśnie taki przykład lubię najbardziej, bo uczy nie tylko notacji, ale też myślenia projektowego: co dzieje się po kolei, co jest odpowiedzią, a co tylko wewnętrznym krokiem serwisu. Ten sam schemat można potem łatwo przenieść na reset hasła, płatność albo dodanie produktu do koszyka. Gdy scenariusz jest już jasny, można go przełożyć na własny rysunek krok po kroku.
Jak samodzielnie narysować taki diagram krok po kroku
Ja zwykle zaczynam od jednego, zamkniętego scenariusza. Nie od całej funkcji, nie od całego modułu, tylko od jednego przebiegu: na przykład „użytkownik loguje się poprawnie”. To najprostszy sposób, żeby nie utopić diagramu w szczegółach.
- Wybierz jeden cel diagramu i zapisz go w jednym zdaniu.
- Wypisz uczestników od lewej do prawej: aktor, frontend, serwis, baza, zewnętrzny dostawca.
- Ułóż komunikaty w kolejności czasowej, od pierwszego żądania do ostatniej odpowiedzi.
- Dodaj odpowiedzi tylko tam, gdzie są istotne dla zrozumienia przepływu.
- Jeśli pojawia się warunek, użyj fragmentu alt; jeśli krok może się powtarzać, wybierz loop; jeśli coś jest opcjonalne, użyj opt.
- Usuń detale, które nie zmieniają decyzji architektonicznej - nazwa tabeli tymczasowej czy drobiazg implementacyjny zwykle nie są potrzebne.
W praktyce staram się, żeby taki diagram dało się opisać w mniej niż minutę. Jeśli potrzebuję do niego pół strony komentarza, to znaczy, że albo jest za szeroki, albo miesza kilka scenariuszy naraz. Przy większych systemach webowych często robię więc dwa poziomy: prosty szkic konceptualny i dokładniejszy diagram dla konkretnego przypadku użycia. To daje lepszy balans między czytelnością a precyzją.
Najczęstsze błędy, które psują czytelność diagramu
Najwięcej problemów widzę wtedy, gdy ktoś próbuje upchnąć na jednym diagramie cały moduł zamiast jednego przepływu. Wtedy nawet poprawna notacja przestaje pomagać, bo czytelnik gubi się w nadmiarze strzałek. W praktyce wystarcza kilka powtarzających się błędów, żeby diagram stracił wartość.
- Za dużo uczestników - jeśli na jednej planszy ląduje 8-10 linii życia, zwykle warto rozbić scenariusz na dwa diagramy.
- Mieszanie kilku przypadków użycia - logowanie, reset hasła i rejestracja w jednym rysunku to proszenie się o chaos.
- Opisywanie klas zamiast interakcji - diagram sekwencji ma pokazać przebieg zdarzeń, nie pełną strukturę systemu.
- Brak gałęzi błędu - jeśli scenariusz ma realny wariant niepowodzenia, warto go zaznaczyć, a nie zostawiać domysły.
- Zbyt techniczne nazwy komunikatów - nazwa metody może być precyzyjna, ale czytelność nadal ma znaczenie dla zespołu.
- Brak konsekwencji w czasie - strzałki muszą prowadzić czytelnika od góry do dołu, inaczej cała logika się rozmywa.
Najbardziej zdradliwy błąd polega na tym, że diagram zaczyna udawać dokumentację wszystkiego. Ja wolę traktować go jak narzędzie do rozmowy o przepływie odpowiedzialności: kto podejmuje decyzję, kto odpowiada, kto tylko przekazuje dalej. To wystarcza, żeby uniknąć wielu nieporozumień jeszcze zanim powstanie kod. Zostaje więc ostatni krok: szybka kontrola jakości przed uznaniem diagramu za gotowy.
Co sprawdzam, zanim uznam diagram za gotowy
Zanim zamknę taki model, robię krótki test czytelności. Patrzę, czy scenariusz ma jeden cel, czy uczestnicy są nazwani jasno i czy po samym diagramie da się opowiedzieć przebieg interakcji bez dopowiadania brakujących elementów. Jeśli odpowiedź brzmi „tak”, dokument zwykle spełnia swoją rolę.
Sprawdzam też trzy rzeczy, które w praktyce robią największą różnicę: czy komunikaty idą w logicznej kolejności, czy warianty są pokazane tylko tam, gdzie naprawdę są potrzebne oraz czy diagram nie udaje pełnej specyfikacji implementacji. Dobrze przygotowany diagram sekwencji nie musi być efektowny. Ma być zrozumiały, użyteczny i wystarczająco precyzyjny, żeby zespół mógł na nim oprzeć projektowanie, dyskusję lub review architektury.
Gdy pracuję nad funkcją w aplikacji webowej, właśnie od takiego prostego scenariusza zaczynam najczęściej. To najkrótsza droga do tego, żeby zamiast domysłów mieć wspólny obraz kolejności zdarzeń, odpowiedzialności i wyjątków.
